Vela 23X標準在線系列
Vela 23X 是天準Vela 系列中針對在線流水作業需求設計的在線式點膠檢測一體設備。Vela 23X 集高精度全自動視覺位置識別補償和檢測功能于一體，可全面確保點膠精度、點膠效果及工藝質量，搭配不同閥體可滿足固化、組裝等上下游工藝環節中的不同生產需求，提高生產效率。
±0.005mm運動精度|300μm KOZ|±5%膠量精度

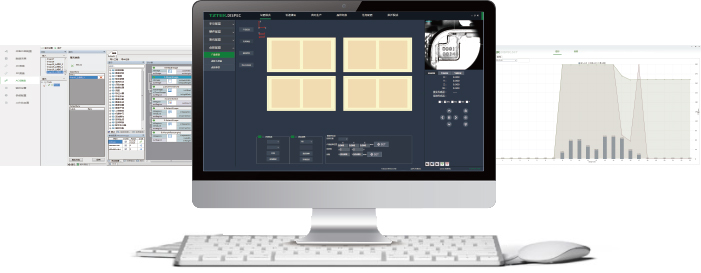

自動檢測|數據追溯|深度學習
1500 mm/s.1.5g|連續路徑|雙閥，雙軌
| 型號 | Vela 234 | Vela 235 |
| 外型尺寸 | 900×1360×1600 | 1000×1460×1600 |
| 設備重量 | 700 | 800 |
| 點膠區域 | 400×500×50 | 500×600×100 |
| 定位精度 | ±0.02 | |
| 重復精度 | ±0.01 | |
| 最大速度(m/s) | 1000(X,Y),300(Z) | |
| 最大加速度(m/s2) | 1g | |
| Z軸負載 | 7.5 | |
| 控制方式 | 交流伺服 | |
| 驅動方式 | 滾珠絲桿 | |
| 軌道負載 | 3 | |
| 軌道高度(離地) | 900±30 | |
| 軌道調寬范圍 | 50-400 | 50-500 |
| 標準配置 | 選配 |
| 高精密三軸平臺 | 低液位報警 |
| 工控機+液晶顯示器 | 激光測高 |
| CCD視覺引導糾偏 | 雙傳送軌道 |
| 軌道自動調寬 | 稱重系統 |
| 單軌皮帶 | 真空吸附平臺 |
| 針頭校正 | 加熱平臺 |
| 點膠后2D視覺檢測 | 獨立供液裝置 |
| 真空噴嘴清潔 | 噴嘴加熱 |
| - | 雙點膠閥系統 |
| - | 鏈條軌道 |
| - | 旋轉點膠機構（W軸） |
| - | 自動上下料機構 |
| - | 多工位載臺 |
| - | 條碼掃描 |
| - | 底部治具回流通道 |
| - | 擦膠裝置 |
| - | FFU凈化單元 |
| - | 潔凈室專用配置 |
